安廣鎮80萬平方米中深層地?zé)崮芄┡?xiàng)目建議書

第1章 概述
1.1項目背景
1.1.1項目名稱
大安市安廣鎮100萬平方米中深層地?zé)峁┡?xiàng)目。
1.1.2建設位置
吉林省白城市大安市安廣鎮區域內。
1.1.3政策背景
地?zé)崮苁翘N(yùn)藏在地球內部的熱能，具有儲量大、分布廣、綠色低碳、可循環利用、穩定可靠等特點，是一種現實可行且具有競爭力的清潔能源，是實現“雙碳”目標的重要能源保障之一。
國際能源署、中國科學院和中國工程院等機構的研究報告顯示，世界地?zé)崮芑A(chǔ)資源總量為1.25×1027焦耳，折合約4.27×108億噸標準煤，我國地?zé)豳Y源儲量豐富，約占全球地?zé)豳Y源總量的1/6，開發空間和潛力巨大。
2013年1月，國家能源局、財政部、國土資源部、住房和城鄉建設部聯合出臺的《關于促進地?zé)崮荛_發利用的指導意見》（國能新能〔2013〕48號）中，指出“根據地?zé)崮苜Y源特點和當?shù)赜媚苄枰虻刂埔碎_展淺層地?zé)崮?、中層地?zé)崮芎蜕顚拥責崮艿拈_發利用。
2021年9月，國家發展改革委等聯合印發《關于促進地?zé)崮荛_發利用的若干意見》（國能發新能規[2021]43號），指出各地方要深化地?zé)豳Y源勘查工作、積極推進淺層地?zé)崮芾?、穩妥推進中深層地?zé)崮芄┡?、穩妥推進地?zé)崮馨l(fā)電示范項目建設等。到2025年，各地基本建立起完善規范的地?zé)崮荛_發利用管理流程，全國地?zé)崮荛_發利用信息統計和監測體系基本完善，地?zé)崮芄┡ㄖ评洌┟娣e比2020年增加50%；到2035年，地?zé)崮芄┡ㄖ评洌┟娣e力爭比2025年翻一番。
2022年8月，吉林省印發《吉林省能源發展“十四五”規劃》，指出吉林省地?zé)豳Y源豐富，要加快推進地?zé)崮茉诠┡I(lǐng)域的應用，鼓勵選擇“取熱不取水”技術開發利用中深層地?zé)豳Y源，因地制宜在全省工業園區、旅游景區、新建住宅區、政府性投資的公共建筑（辦公樓、學校、醫院）等場景開展中深層地?zé)豳Y源采暖示范。大力發展電力清潔供暖，在長春、吉林、四平、白城和松原等電能替代試點示范基礎上，進一步向其他市（州）推廣電力清潔供暖模式，加快傳統燃煤替代。
2022年9月，國家發改委等九部門印發《“十四五”可再生能源發展規劃》，指出積極推進中深層地?zé)崮芄┡评?，結合資源情況和市場需求，在北方地區大力推進中深層地?zé)崮芄┡?，因地制宜選擇“取熱不耗水、完全同層回灌”或“密封式、井下?lián)Q熱”技術，最大程度減少對地下土壤、巖層和水體的干擾。探索新型管理技術和市場運營模式，鼓勵采取地?zé)釁^(qū)塊整體開發方式，推廣“地?zé)崮?”多能互補的供暖形式。
1.1.4省內工作背景
2022年1月，吉林省發展和改革委員會向省委、省政府上報《關于推進干熱巖地?zé)峁┡ぷ髑闆r的報告》，指出吉林省干熱巖資源豐富且易于開采，以干熱巖為基礎的中深層地?zé)峁┡?xiàng)目解決吉林省煤炭資源緊張、改善冬季環境質量的重要途徑之一，建議推進實施干熱巖地?zé)峁┡痉俄?xiàng)目，受到了吉林省省委、省政府的極大重視。
2022年2月，吉林省省委、省政府提出要打造吉林“全域地?zé)崛龒{”。吉林省能源局，大安市委、市政府積極落實吉林省省委、省政府指示批示精神，結合“雙碳目標”、以“推地?zé)帷⒈Ｃ裆?、促發展”為目標，2022年5月確定啟動“中深層地?zé)峁┡?風電多能互補示范項目”，建設地點為吉林省白城市大安市大崗子鎮“精準扶貧、異地搬遷”小區，供暖面積約15萬平方米。
2022年9月，經公開優選，大安市市委、市政府同意，由中國長江三峽集團有限公司下屬中國三峽新能源（集團）股份有限公司投資開發吉林省首個“中深層地?zé)峁┡?風電多能互補示范項目”。
1.2項目建設的必要性
吉林省屬于嚴寒地區，冬季采暖熱源需求量大，當前城市居民冬季集中供暖熱源主要來自發電廠的余熱，縣鄉鎮的居民冬季集中供暖熱源仍然通過熱力公司的燃煤鍋爐來解決，無論是發電廠預熱還是熱力公司的燃煤鍋爐，都是通過燃燒煤炭獲取熱量，是造成冬季空氣污染的主要源頭。同時，受吉林省煤炭資源緊張和環保政策的影響，吉林省熱力企業連年虧損，供熱質量難以保障，民生供暖問題嚴峻。為響應國家清潔能源供暖政策，當前吉林省小面積地采取了可替代燃煤的熱源：燃油、天然氣、電鍋爐等，也有少數地區利用熱泵機組，但均存在一定弊端，不是長久之計。
吉林省西部松遼盆地，干熱巖資源儲備豐富且易于開采，尤其以松遼盆地的地質條件為最佳，開發成功率高。以干熱巖為基礎的中深層地?zé)峁┡?xiàng)目具有“取熱不取水”、節能環保、應用靈活、供熱穩定和環境影響小等特點，是最適宜在吉林中西部地區推廣的冬季清潔供暖模式。

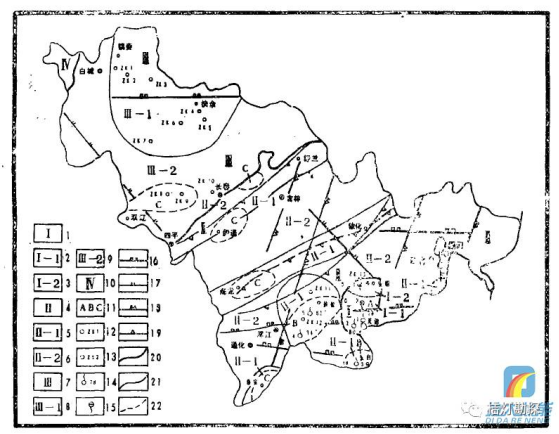

圖1吉林省中深層地?zé)豳Y源分布示意圖
1.受近期火山活動影響的地?zé)豳Y源區；2.高溫地?zé)豳Y源亞區；3.碳酸水資源亞區；4.東部山地隆起帶地?zé)豳Y源區，5.受活動斷裂構造控制的地?zé)豳Y源亞區；6.不受活動斷裂構造控制的地溫梯度低值亞區；7.西部平原沉降帶陸相碎屑巖地?zé)豳Y源區；8.沉降帶中心部位地溫梯度高值亞區；9.沉降帶邊緣地溫梯度低值亞區；10.大興安嶺隆起帶地?zé)豳Y源區；11.予測遠景區類別；12.熱水鉆孔及編號；13.碳酸水鉆孔及編號；14.溫泉及水溫，15.碳酸泉；16.緯向構造體系；17.北西向構造；18.新華夏構造體系；19.華夏式構造體系；20.地?zé)岱謪^(qū)大區界限；21.地?zé)岱謪^(qū)亞區界限；22.遠景區界限。
當前，吉林省已經大安市大崗子鎮“中深層地?zé)峁┡?風電多能互補示范項目”實例認證技術可行，但由于中深層地?zé)崮茉趪鴥?nèi)仍處于探索階段，沒有形成規?；_發體系，面臨著“勘察精度較低、資源家底不清”，成本較高等問題，僅大崗子示范項目而言，相對全省實際情況還較為局限，需要開展進一步研究示范，探索最適宜吉林區域推廣的中深層地?zé)崮荛_發技術和模式。
大安市安廣鎮100萬平方米中深層地?zé)峁┡?xiàng)目是吉林省推進中深層地?zé)峁┡痉对圏c(diǎn)工作的延續，旨在研究不同深度、不同結構的中深層地?zé)峋畬χ猩顚拥責峁┡到y(tǒng)的影響，進而歸納、總結、形成區域中深層地?zé)峁┡淖罴褜?shí)施方案，達到降本增效、示范推廣目的，為“全域地?zé)崛龒{”提供先行、試行經驗。為全省乃至東北三省規?；茝V中深層地?zé)峁┡於ɑA(chǔ)。
第2章 供暖方案設計思路
2.1安廣鎮基礎情況
2.1.1供熱情況
安廣鎮位于吉林省白城市大安市中部，松嫩平原腹地，屬大安市管轄范圍內，屬于大安市經濟較為發達鄉鎮，為保障安廣鎮鎮區居民供熱平穩、提高供熱質量、改善生態環境，大安市政府于2022年對原有供熱公司和供熱設備、管網等進行了收購、整合和改造新建。當前，安廣鎮建有2座40噸鍋爐、鎮內管網已完成更新改造，供熱設施完善，由政府進行集中供熱，總供熱在網面積約80萬平方米，年耗煤約32000噸。
安廣鎮供熱費收費標準按照大安市統一標準執行，即居民住宅供熱價格26.50元/㎡，非居民房屋供熱價格37.50元/㎡。
2.1.2氣象條件
項目所在地屬于大安市，大安市屬中溫帶季風氣候，四季分明，全年日照時數平均為3012.8小時，年平均氣溫4.3℃，年平均積溫2921.3℃，年平均降雨量413.7毫米。在《民用建筑熱工設計規范》中，將我國劃分為五個熱工設計氣候分區，吉林大安市屬于嚴寒地區。
經初步調研，當?shù)貧庀筚Y料如下：
1.供熱天數：10月20日至次年4月10日，合計172天。
2.室內外氣象參數：冬季室外供暖計算溫度-21.7℃，冬季室外空調計算溫度-25.3℃，采暖期室外平均溫度-8.6℃。
3.冬季室內計算溫度：18℃。
4.平均熱負荷系數：K=（18-（-8.6））/(18-(-21.7))=0.67。
2.2設計熱負荷
本工程的熱負荷為居民住宅的冬季采暖熱負荷，依據《城鎮供熱管網設計規范》（CJJ34-2010）中采暖熱指標推薦值如下表所示：

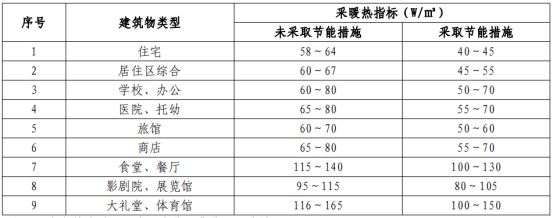

表1建筑物采暖熱指標推薦表

注：1.表中數值適用于我國東北、華北、西北地區；
2.熱指標中已包括5%的管網熱損失。
根據上述“建筑物采暖熱指標推薦表”中的推薦值、安廣鎮節能建筑設計負荷指標調研推薦值，以及國家有關部門頒布的《小型節能熱電項目可行性研究技術規定》中推薦的計算公式，結合大安市冬季采暖基礎情況，同時綜合考慮居民生活需求等因素后，推薦安廣鎮項目的采暖綜合指標為50W/㎡，80萬平方米面積+20萬平方米預留增容面積，共計100萬平方米面積。熱負荷合計約50000kW。

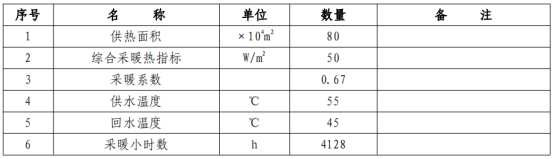

表2采暖供熱參數

第3章 區域資源及地?zé)峋醪揭?guī)劃方案
3.1松遼盆地地質資源情況
3.1.1地層特征
松遼盆地是在東北地槽系海西褶皺帶合并基底的基礎上，經燕山運動重新發展起來的一個中、新生代大型斷坳盆地。松遼盆地的基底是古生代變質巖系和火山巖，是中一新生代含油氣盆地，盆地的沉積蓋層主要有第四系、第三系、白堊系和侏羅系。地層從老至新劃分為：火石嶺組（J1hs）、沙河子組（K1sh）、營城組（K1yc）、登婁庫組（K1d）、泉頭組（K1q）、青山口組（K2qn）、姚家組（K2y）、嫩江組（K2n）、四方臺組（K2s）、明水組（K2m）、大安組（Nd）。按照地層由老到新分述。
3.1.2熱儲層條件
熱儲層主要指將熱聚集在一起的地層巖體或流體，也稱熱集體。根據地層是否含有地下水，熱儲層可分為水熱型熱儲和干熱型熱儲。根據相關研究總結，松遼盆地水熱型熱儲主要埋藏于登婁庫組、泉頭組、青山口組和姚家組地層，熱水溫度普遍在60℃以上，單井涌水量存在差異。中深層干熱型熱儲則分布于泥巖、砂巖及基底花崗巖中。干熱型地?zé)豳Y源由于地幔隆起和板塊擠壓等熱變形作用，地層中砂巖、泥巖受摩擦生熱等作用形成溫度較高的導熱體，砂巖、泥巖、基底花崗巖視地點不同、資源不同均為較好的干熱型熱儲。

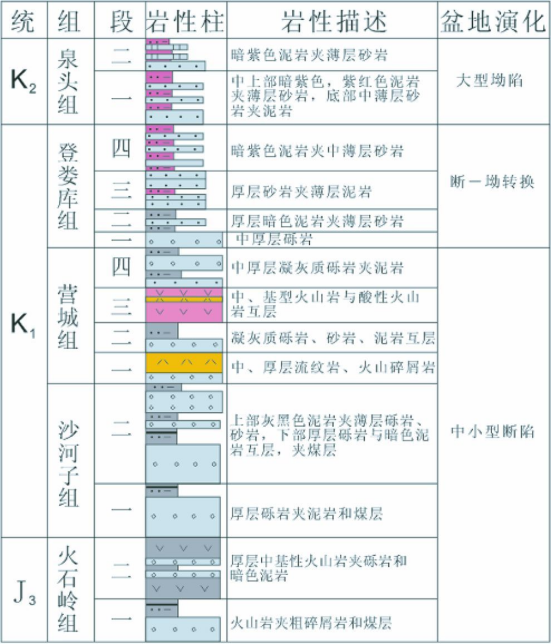

圖2松遼盆地中深層地層綜合圖
3.2項目區地質資源情況
3.2.1項目區地理位置

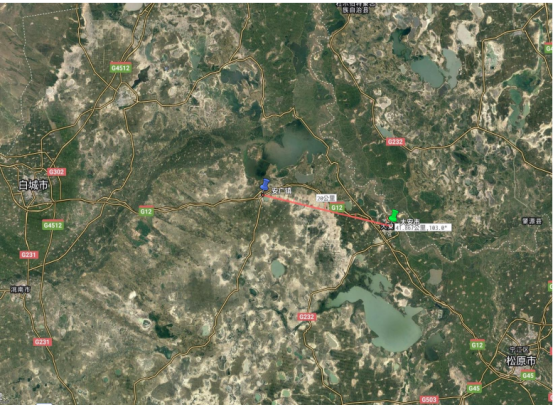

安廣鎮位于大安市中部，地處松嫩平原腹地，被稱為“嫩江明珠”，地理中心坐標為東經123°45′59″，北緯45°35′26″，距離大安市中心直線距離約40公里，有高鐵線路、交通便利，屬中溫帶季風氣候、四季分明，全年日照小時數平均為3012.8 小時，年平均氣溫4.3℃，年平均積溫2921.3℃，年平均降雨量413.7毫米。

3.2.3地溫梯度及熱儲層情況
1.地溫梯度及大地?zé)崃?br>（1）地溫梯度。地溫梯度又稱“地?zé)崽荻取薄暗責嵩鰷芈省?。指地球不受大氣溫度影響的地層溫度隨深度增加的增長率。一般埋深越深處的溫度值越高，以每百米垂直深度上增加的℃數表示。根據吉林中西部地溫梯度等值線圖，項目區域低溫梯度在3.5-4.0℃/100m左右。

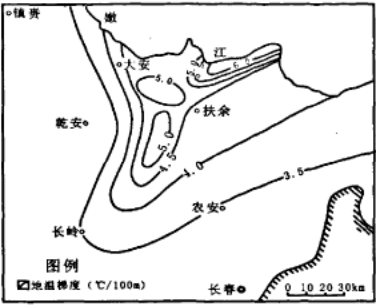

圖4 吉林中西部地溫梯度等值線圖
圖6區域地溫隨深度分布預測圖
（2）大地?zé)崃鳌４蟮責崃饕喾Q“熱流密度”，簡稱“熱流”，是指單位面積、單位時間內由地球內部傳輸至地表，而后散發到太空去的熱量，是地殼或巖石圈深部熱狀態在地表的綜合量化表征。地球內部蘊藏著巨大的熱能，無時無刻不在向外釋放熱量。根據吉林中西部大地?zé)崃鞯戎稻€圖，盆地中心熱流值大于盆地邊緣的熱流值。熱流值高值區位于鎮賚縣東部、大安市北部、扶余市北部，大地?zé)崃髦荡笥?5MW/m2；熱流值低值區位于白城-通榆以西地區、長春四平以南地區，大地?zé)崃髦档陀?7MW/m2；其余地區的大地?zé)崃髦到橛?7-75MW/m2，均高于中國平均大地?zé)崃髦?60.4MW/m2。

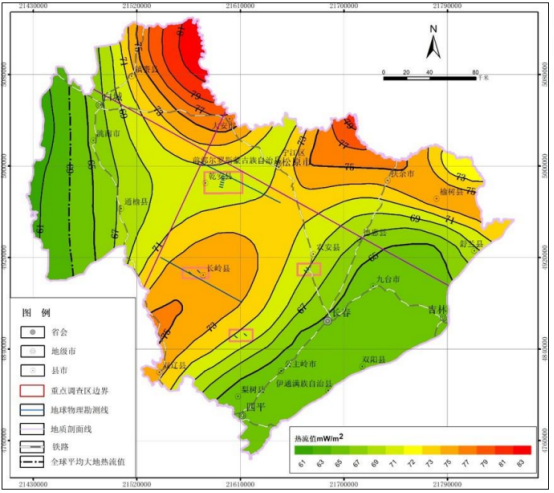

圖5 吉林西部大地?zé)崃鞯戎稻€圖
2.熱儲層情況
通過安廣鎮鉆井取芯等資料、綜合安廣鎮的地溫梯度、大地?zé)崃鞯惹闆r，初步分析確定了項目區域三個主力地?zé)豳Y源產層的溫度特征。
（1）泉頭組。受構造和其它因素的影響，泉頭組的埋深在2600m左右。在安廣鎮的西南部埋深比較深，埋深最大的地方達到了3000m。受泉頭組埋深和地溫梯度的影響，泉頭組的地層溫度分布，溫度分布趨勢與泉頭組地層埋深基本一致，溫度分布在90-110℃之間，在安廣鎮的西南部分溫度比較高，最高溫度可達到110℃，安廣鎮的東北部溫度偏低，在90℃左右。
（2）青山口組。受構造和其它因素的影響，青山口組的埋深在2000m左右。安廣鎮的西南部埋深較深約2000m，在安廣鎮的北部，埋深最淺的地方只有1600m，青山口組的埋深受斷裂帶的影響比較大，埋深分布跨越很大。受青山口組埋深和地溫梯度的影響，青山口組的地層溫度分布趨勢與青山口組地層埋深基本一致，溫度分布在80℃左右。在安廣鎮的西南部分溫度比較高，最高溫度可達到80℃。
（3）姚家組。受構造和其它因素的影響，姚家組的埋深埋深在1600m左右，在安廣鎮的東南部，埋深比較深，達約1900m，在安廣鎮的北部，埋深最淺的地方約1400m，姚家組的埋深受斷裂帶的影響比較大，埋深分布不均。受姚家組埋深和地溫梯度的影響，姚家組的地層溫度分布趨勢與姚家組地層埋深基本一致，在安廣鎮的東南部分溫度比較高，最高溫度可達75℃。
（4）嫩江組。受構造和其它因素的影響，嫩江組的埋深在500-1400m左右，在安廣鎮的東南部，埋深比較深，達約1500m，在安廣鎮的北部，埋深最淺的地方約500m，嫩江組的埋深受斷裂等的影響比較大，埋深分布不均。受嫩江組埋深和地溫梯度的影響，嫩江組的地層溫度分布趨勢與嫩江組地層埋深基本一致，在安廣鎮的東南部分溫度比較高，最高溫度可達50℃，平均40℃。

3.3取熱工藝
向巖層中鉆進一定深度的地?zé)峋ㄣ@至干熱巖段），通過中深層地埋管換熱器建立封閉式的井內換熱系統，利用換熱介質循環運行將地下深處干熱巖的熱能導出、實現“取熱不取水”，再配合熱泵機組實現高效穩定供暖運行。
1.中深層地?zé)峋?。目前地?zé)峋碇饕小爸本薄岸ㄏ蚓薄癓水平井”“水平對接U井”?！爸本薄岸ㄏ蚓便@井工藝簡單、易于施工、造價較低，但換熱能力受限；“L水平井”“水平對接U井”鉆井工藝較復雜、施工難度較大、成本較高，但換熱能力較高，根據國內可參考數據，“L水平井”“水平對接U 井”雖然鉆井建設成本較高，但系統能夠提供的換熱量提升效益高于成本的增加，在區域地質、地層、巖性允許的地方，通過該種鉆井方式可進一步提高地?zé)峋臒嵝瘦敵觯档拖到y(tǒng)運行成本。
2.井內換熱系統。井內換熱系統的關鍵在于中深層地埋管換熱器的形式，其取熱性能優劣極大程度影響最終系統運行效率，目前主要有同軸套管式及U型管式兩種型式。同軸套管對應“直井”“定向井”“L水平井”使用，采用套管固井工藝封閉地?zé)峋⒃诰畠?nèi)安裝絕熱中心管，建立井內換熱系統，低溫水從環狀間隙向井下流動，流動過程中吸收周圍巖體的熱量后溫度逐漸升高，到達底部后從中心管向上流出、實現換熱，特點是施工成本較低、換熱介質循環阻力較小，但受井筒尺寸和換熱段長的限制換熱效率較低；U型管式對應“水平對接U井”使用，通過套管固井后，冷水從一側注入，經循環后從另一側抽出、實現換熱，特點是換熱效率高，但系統整體成本較高。
3.4規劃建設方案
本項目利用大安市安廣鎮的地?zé)豳Y源，建設可持續的深層地?zé)峁┡到y(tǒng)。主要建設深層地?zé)峋?、地面能源站、一次管網等工程，經過深層地?zé)釗Q熱系統后的高溫水（100~120度）通過一次管網輸送至地面能源站，經能源站一次換熱得到42度熱水向供暖管網輸送（主力熱源）。換熱后37度的低溫水可再經過熱泵機組升溫后輸送供熱管網（主要用于調峰）。然后將換熱后的冷水注入地下與干熱巖進行換熱，這樣循環進行換熱工作，由熱源站通過管網不間斷地將熱量輸送的用戶，終端用戶可實現24小時不間斷供熱。

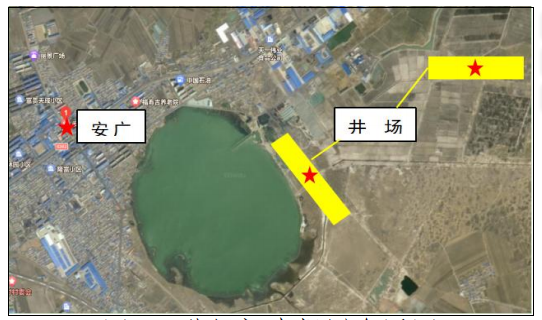

圖6 井場初步規劃布置圖
3.4.1中深層地?zé)峋?br>根據項目實際情況初步規劃建設4個地下深層“U”型地下?lián)Q熱系統，共計8眼中深層地?zé)峋４怪鄙疃?000~3200m，水平換熱段總長＞12000m左右。每個換熱系統由2口井組成，即一注一采，每套井組為能源站提供約9MW的熱能，四套井組全部工作可連續不斷地向地面提供＞36MW的熱量。該系統再無需熱泵機組輔助的情況下能夠滿足北方冬季一般條件下的供暖需求，極寒天氣條件下（在36MW的地下熱能不足以用戶需求時）通過熱泵機4組4MW的組輔助加熱，此方式既可以滿足熱用戶的熱量需要，又可以節約工程建設投資以及降低能源站的電能消耗。
1.井身結構
建設多點聯通井4組，每組由8口井組成，共計8口井。設計垂井深3000-3200m，設計井身結構定向井為二開結構，水平井為三開結構。該換熱系統占地面積小，換熱效率高。并且為目前鉆井工藝技術完全支持的參數范圍內。在達到為用戶提供清潔能源的同時可以為投資人獲得較好的經濟效益。

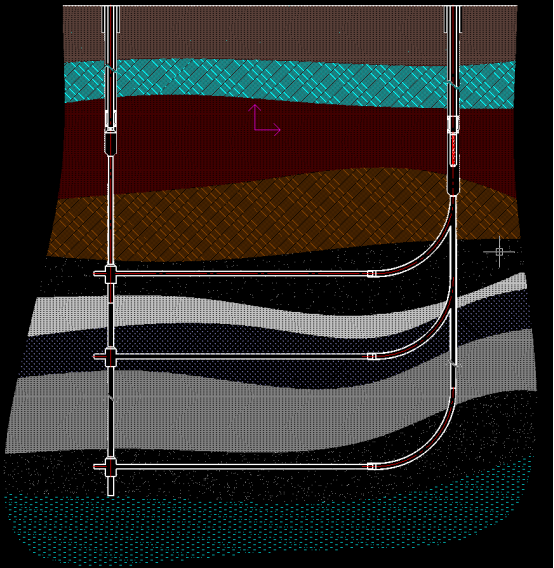

圖7 多點聯通井身結構示意圖

換熱系統建設成本估算表       單位：萬元
序號	工程或費用名稱	估算價值
		工程施工	設備購置	施工安裝	其他費用	合計
1	地質勘測費用					350
1.1	項目勘察費				110
1.2	項目設計費				240
2	鉆井費用					14600
2.1	設備搬遷費	80
2.2	鉆井工程施工費	13000
2.3	定向費	420
2.4	測井費	160
2.5	錄井費	400
2.6	連通費	420
2.7	井口裝置		120
3	工程全部費用（1+2）					14950

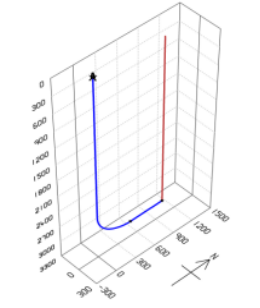

圖8 對井連接“U”型井3維構造示意圖
根據井溫計算公式：T=T0＋△T×（H-H0）/100，式中：
T-井底溫度（單位：℃）
△T-地溫梯度（取4℃/100m）
T0-恒溫帶溫度（單位：℃，取13℃）
H-井底深度（單位：m）
H0-恒溫帶深度（單位：m，取20m）
計算得出，項目井底理論溫度約100-120℃。
2.系統換熱參數
1）地?zé)崴苯永脽崃?br>Q1 = 600m3/h×（80℃—37℃）×1.163kw/（℃m3/h）=30005 .kw；
2）利用熱泵機組繼續提取熱量（COP = 4.5）
Q2 = 600m3/h×（37℃—10℃）×1.163kw/（℃m3/h）×（1+1/COP）=23027 .kw
3）機房能夠提供的供熱能力
Q = Q1＋Q2 =30005 kw＋23027kw = 53032.kw
總制熱量大于設計負荷，所以，方案可行。
* 地?zé)崴紫冗M(jìn)入熱源站一次換熱，然后37度水進入熱泵系統做二次利用。
3.4.2地面能源站
根據供暖面積和中深層地?zé)峋疅嶝?fù)荷，初步規劃建設4座地面能源站，每座能源站支撐25萬平方米供熱面積，站內主要安裝水源熱泵和空氣源熱泵復合系統，設置遠程集中監控系統，實現少人值守、無人值守。
3.4.3管網鋪設
新建中深層地?zé)峋恋孛婺茉凑鹃g1次管網總計10公里，能源站至用戶端二次管網利用原有市政管網。
第4章 投資匡算及財務評價
4.1投資匡算
4.1.1匡算范圍
本工程投資匡算范圍包括中深層地?zé)峋こ?、一次管網工程、供熱站工程設計范圍內的建筑工程費、安裝工程費、設備購置費和其他費用。
4.1.2編制依據
1.《市政工程設計概算編制辦法》（建標[2011]1號文）。
2.工程所在地的相關規定。
3.2023年3季度價格水平。
4.《國家發展改革委員會關于降低部分建設項目收費標準規范收費行為等有關問題的通知》（發改價格〔2011〕534號），
《基本建設項目建設成本管理規定》（財建[2016]504號）等國家行業投資指導性文件。
參照上述依據，并結合當?shù)仡愃乒こ痰母蓬A(yù)算價格確定本工程的計價方式。
4.1.3投資匡算結果
工程靜態總投資24000萬元，折合單位平方米投資強度為240 元/平方米，其中鉆井工程14600萬元、供熱站工程6200萬元、供熱管網及其他3200萬元，具體情況如下。
4.2財務評價
項目建設總工期為8個月（含前期物探及地質勘察），系統使用壽命原則為50年。建設資金來源為資本金和銀行貸款，資本金占固定資產投資的20%，其余的資金由銀行貸款，銀行貸款償還期為13年，寬限期為1 年，寬限期后每年按貸款等額還本利息照付。
4.2.1總投資及成本費用
1.總投資
項目靜態總投資24000萬元。
2.總成本費用
項目總成本費用主要由折舊費、材料費及運行維修費、工資及福利費、利息支出和其他費用等組成。
2.1.連通換熱供暖項目建設與運行成本估算
表4 項目建設成本估算表

換熱系統建設成本估算表       單位：萬元
序號		工程或費用名稱	估算價值
			工程施工		設備購置		施工安裝		其他費用		合計
1	熱力站房建筑費用											2200
1.1	勘察費設計									60
1.2	項目施工總包費									2120
2	熱力站房設備及安裝費用											4000
2.1	設備費			2800
2.2	工程施工費			1200
3.	供熱主管網費用											2100
4.	其它費用											750
5		工程全部費用（1+2+3+4）									24000

地面換熱站建設成本估算表
根據項目實際供暖滿足100萬平米建筑面積。其中60%由深層換熱系統一次換熱完成，剩余40%由熱泵（調峰）完成。40萬平米由熱泵機組承擔。整體外包65元/平米。即泵房總建設成本780萬元。
3.系統運營成本分析
按單獨系統供暖運行每供暖季每平米<14元。
表5 系統運行成本預算表

名  稱	裝機功率(kW)	運行率	金  額	備  注
供熱系統輸送功率	400	100%	982800.00	6個月
熱泵制熱系統功率	2800	40%	3144960.00	6個月
系統運行管理		100%	5000000.00	年
設備運行維保		100%	6400000.00	年

（1）折舊費。折舊年限取20年，殘值0，采用年限平均法折舊費計算，20年到期后以固定資產原值的2%計算拆除費用。
（2）材料費及運行維修費。電費約1000萬元/年、運行維 護費約150萬元/年（含水費）、不可預見費50萬元/年，合計約1200萬元/年。（3）工資及福利費。15人，每人每年綜合工資15萬元，合計225萬元/年。
（4）保險費。保險費取固定資產凈值的0.25%。
（5）攤銷費。攤銷費包括無形資產和其他待攤銷費用的攤銷，本計算暫不考慮。
（6）利息支出。利息支出為運行期應從成本中支付的借款利息，固定資產投資借款利息依各年還貸情況而不同。
4.2.3年?duì)I業收入及稅金
1.年?duì)I業收入
大安市集中供暖的取暖費標準當前為居民26.5元/平方米、非居民37.5元/平方米，鄉鎮常駐人口以居民居多，按地方居民供暖費用26.5元/平方米計算，年取暖費收入為2120萬元（含稅）。
2.稅金
（1）增值稅 根據《財政部稅務總局關于延續供熱企業增值稅房產稅城鎮土地使用稅優惠政策的通知》(財稅〔2019〕38號)和《財政部稅務總局關于延長部分稅收優惠政策執行期限的公告》(財政部稅務總局公告2021年第6號)，“三北”地區供熱費免征增資稅延期到2023年供暖期結束。結合項目計劃投產時間，根據稅收政策，該項目增值稅取9%，
（2）銷售稅金附加 銷售稅金附加包括城市維護建設稅和教育費附加（含國家和地方教育費附加），以增值稅稅額為基礎計征，稅率分別取5%和5%。
（3）所得稅 所得稅按照25%的稅率征收。
4.2.4經濟性評價結果
根據上述情況，經計算項目全部投資內部收益率（所得稅后）不滿足企業投資標準?？紤]企業投資要求、結合吉林省能源政策情況，針對“中深層地?zé)崮?風電”多能互補開發形式做了進一步經濟性分析。經不低于16萬千瓦的風電項目互補開發后，項目經濟指標可行。

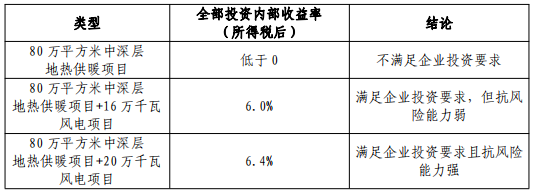

表6 經濟指標測算表

第5章 結論及建議
5.1結論
1.中深層地?zé)峁┡啾葌鹘y(tǒng)燃煤供暖不消耗煤炭，不排放任何廢氣、廢液、廢渣，同比減少84%以上二氧化碳排放量，節能減排效果顯著，是解決吉林省吉林省冬季用煤緊張局面、提高環境空氣質量、降低環境碳排放強度，優化土地要素供給、改善群眾居住環境的重要途徑，是最適宜在吉林中西部地區推廣的冬季清潔供暖模式。
2.工程緊扣大安市“12345”高質量發展戰略，實施后，將實現大安市安廣鎮80萬平方米燃煤供暖綠能替代，助力大安市綠色低碳高質量發展，同時為“全域地?zé)崛龒{”提供先行、試行經驗，為全省乃至東北三省規?；茝V中深層地?zé)峁┡於ɑA(chǔ)，社會經濟效益顯著。
3.中深層地?zé)崮墁F(xiàn)階段尚不具備單獨開發條件，需一段類同于新能源電力行業的發展階段：經深入示范研究探索出適宜區域開發的模式后，中深層地?zé)崮軐⒕邆湟?guī)?；l(fā)展的理論條件，屆時將會有大量企業嘗試開發推廣，從而促進鉆井行業、暖通系統設置集成等配套服務行業技術革新，從而在源頭端降低成本。以上述源頭降本為基礎，運營期用能（電能）經新能源電力自發自用互補后，將具備獨立商運條件。
5.2建議
1.鑒于現階段單一中深層地?zé)峁┡?xiàng)目難以滿足企業投資收益指標要求，建議繼續以“中深層地?zé)峁┡?風電”多能互補形式開發。
2.考慮到項目將進行多井型、多深度示范，為保障民生供暖穩定，建議安廣鎮80萬平方米中深層地?zé)峁┡?xiàng)目配套開發至少20萬千瓦保障性風電項目。
3.中深層地?zé)峁┡?xiàng)目主要難度工藝在于中深層地?zé)峋@探，中深層地?zé)峋@探需要有大量的區域地質資料和實施經驗做支撐，建議項目選擇有成功實施經驗的開發業主，以保證項目能夠順利實施，發揮進一步示范探索作用。
